Різниця між настільним свердлильним верстатом та вертикальним свердлильним верстатом

Вибираючи свердлильний верстат для майстерні, багато людей плутаються між настільним свердлильним верстатом та вертикальним свердлильним верстатом. Обидва верстати призначені для створення точних отворів у різних матеріалах, але вони створені для різних умов роботи. Невелика ремонтна майстерня може віддати перевагу одному варіанту, тоді як завод або важка майстерня може потребувати іншого. Розуміння їхніх відмінностей може допомогти користувачам вибрати правильне обладнання на основі робочого навантаження, типу матеріалу, доступного простору та потреб у свердлінні. У цьому посібнику пояснюється, як порівнюються настільні та вертикальні свердлильні верстати, що полегшує вибір того, який верстат підходить для конкретного застосування.

Структура та параметри настільного свердлильного верстата

Настільний свердлильний верстат — це компактний свердлильний інструмент, призначений для розміщення на робочому столі або міцному столі під час роботи. Його невеликий розмір робить його придатним для майстерень, приміщень для технічного обслуговування, шкіл та невеликих виробничих приміщень з обмеженим простором. Хоча він менший за багато промислових свердлильних верстатів, він все ще може забезпечити хорошу точність свердління для легких та середніх завдань.

Основна структура робочого столу бурова машина включає основу, колону, робочий стіл, шпиндель, свердлильний патрон, двигун та систему регулювання швидкості. Основа підтримує всю машину та забезпечує її стабільність під час свердління. Колона з'єднує основу з верхніми частинами та забезпечує підтримку шпинделя та робочого столу. Робочий стіл зазвичай можна регулювати по висоті та куту, що дозволяє користувачам правильно розташувати матеріал перед свердлінням.

Шпиндель – це частина, яка утримує та обертає свердло. Він отримує живлення від двигуна та передає зусилля обертання на ріжучий інструмент. Патрон дозволяє користувачам встановлювати свердла різних розмірів залежно від вимог до отвору. Деякі моделі також мають систему ремінного приводу, яка дозволяє користувачам змінювати швидкість свердління, регулюючи положення ременя.

Розглядаючи параметри настільного свердлильного верстата, важливо враховувати кілька факторів. Потужність двигуна зазвичай менша порівняно з промисловими машинами, зазвичай коливаючись від кількох сотень ват до приблизно 1.5 кВт. Потужність свердління часто розрахована на отвори малого та середнього розміру, залежно від моделі верстата та матеріалу, що оброблюється. Діапазон швидкості обертання шпинделя є ще одним ключовим фактором, оскільки різні матеріали потребують різних швидкостей. Наприклад, для дерева та пластику можуть знадобитися вищі швидкості, тоді як для свердління металу зазвичай потрібні нижчі швидкості.

Типовий настільний свердлильний верстат може мати розмір робочого столу приблизно від 200 до 300 мм, а глибина свердління відповідає звичайним потребам ремонту та майстерні. Його компактна конструкція полегшує переміщення та експлуатацію, але користувачам слід уникати перевищення номінальної потужності. Наприклад, свердління великих отворів у товстих сталевих пластинах може знизити точність і створити додаткове навантаження на двигун.

Для аматорів, працівників з технічного обслуговування та невеликих майстерень настільний свердлильний верстат є практичним рішенням для щоденних свердлильних робіт. Вибір моделі з відповідною потужністю, регулюванням швидкості та продуктивністю свердління допомагає забезпечити безпечнішу роботу та кращі результати.

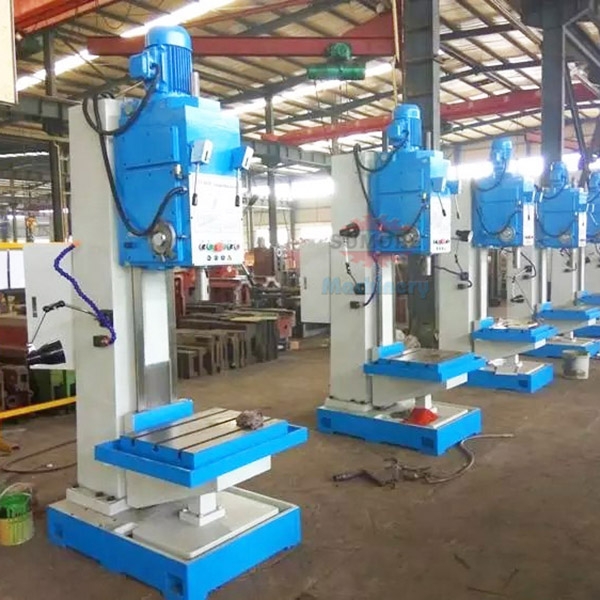

Корпус та характеристики несучої здатності вертикального свердлильного верстата

Вертикальний свердлильний верстат призначений для виконання складніших свердлильних робіт та тривалої експлуатації в промислових умовах. Порівняно зі настільним свердлильним верстатом, він має більший корпус та міцнішу систему опори. Конструкція зосереджена на стабільності, міцності свердління та здатності обробляти більші заготовки. Це робить його поширеним у механічних цехах, на виробничих заводах та в ремонтних майстернях, де свердлильні роботи виконуються частіше та вимогливіше.

Корпус вертикально-свердлильного верстата в основному складається з основи, колони, шпиндельного блоку, робочого столу та системи передачі. Основа зазвичай виготовляється з чавуну, оскільки вона повинна витримувати вагу всієї машини та зменшувати вібрацію під час роботи. Важча основа допомагає утримувати машину стійкою під час свердління твердих матеріалів, таких як сталь або чавун.

Колона є однією з ключових несучих частин верстата. Вона підтримує шпиндельну коробку та робочий стіл, одночасно забезпечуючи вирівнювання руху свердління. Міцна конструкція колони зменшує тряску та підвищує точність отвору, особливо під час роботи з більшими свердлами. Деякі вертикально-свердлильні верстати використовують товстішу конструкцію колони для виконання завдань безперервного виробництва.

Шпиндельний блок містить двигун, систему регулювання швидкості та деталі приводу шпинделя. Він забезпечує силу різання, необхідну для свердління. Оскільки вертикально-свердлильні верстати призначені для більших робочих навантажень, їхні шпиндельні системи зазвичай мають вищу потужність та міцніші деталі трансмісії порівняно з настільними моделями.

Робочий стіл вертикально-свердлильного верстата більший і міцніший, що дозволяє йому витримувати важчі матеріали. Багато моделей мають функції регулювання висоти та обертання, що полегшує позиціонування різних заготовок. Наприклад, заводський робітник, який свердлить отвори у великій металевій пластині, може регулювати положення столу, замість того, щоб постійно переміщувати важкий матеріал.

Вантажопідйомність вертикально-свердлильного верстата залежить від кількох факторів, включаючи вагу верстата, міцність колони, потужність двигуна, конструкцію шпинделя та місткість робочого столу. Добре сконструйований верстат може витримувати триваліший робочий час та більші зусилля свердління без втрати точності. Це робить його кращим вибором для виробничих середовищ, де потрібна стабільна продуктивність.

Однак, більша конструкція також означає, що вертикально-свердлильні машини потребують більше місця для встановлення та міцнішого фундаменту. Перед покупкою користувачам слід перевірити планування майстерні, джерело живлення та очікуване робоче навантаження. Вибір машини, яка відповідає фактичним робочим потребам, допомагає уникнути зайвих витрат, забезпечуючи безпечні та ефективні бурові роботи.

Різниця в діаметрі та глибині свердління отворів свердлильних машин

Діаметр та глибина свердління отворів є важливими факторами при порівнянні настільних свердлильних верстатів та вертикально-свердлильних верстатів. Різниця між ними полягає головним чином у їхній конструкції, потужності двигуна, міцності шпинделя та загальній робочій продуктивності. Вибір правильного верстата залежить від розміру необхідних отворів та товщини оброблюваних матеріалів.

робочий стіл фрезерний верстат в основному призначені для виконання завдань зі свердління малого та середнього розміру. Їхня компактна конструкція обмежує максимальний розмір свердла, з яким вони можуть працювати. Багато настільних моделей підходять для свердління отворів у деревині, пластику, алюмінії та тонких металевих листах. Для звичайних майстерських робіт вони зазвичай можуть обробляти свердла діаметром від кількох міліметрів до приблизно 13 мм або 16 мм, залежно від моделі верстата. Їх часто використовують для створення отворів у кронштейнах, невеликих деталях машин, компонентах меблів та в ремонтних проектах.

Глибина свердління настільного верстата також обмежена. Відстань ходу шпинделя зазвичай менша, що означає, що він найкраще працює з тоншими матеріалами. Наприклад, коли техніку потрібно просвердлити кілька отворів у невеликій сталевій пластині або створити монтажні отвори на металевому каркасі, настільний свердлильний верстат може ефективно виконати роботу. Однак свердління глибоких отворів у товстих металевих блоках може вимагати кількох операцій або потужнішого верстата.

Вертикальні свердлильні верстати призначені для обробки отворів більшого розміру та глибшого свердління. Їхній потужніший двигун, жорстка колона та важча шпиндельна система дозволяють їм застосовувати більше зусилля різання. Залежно від моделі, багато вертикальних свердлильних верстатів можуть обробляти більші свердла, які іноді досягають 25 мм, 32 мм або навіть більше. Це робить їх придатними для обробки товстіших сталевих пластин, чавунних деталей та більших промислових компонентів.

Можливість свердління глибини – це ще одна перевага вертикально-свердлильних верстатів. Їхній більший хід шпинделя та міцніша конструкція дозволяють операторам свердлити глибші отвори, зберігаючи при цьому кращу стійкість. Наприклад, у виробничому цеху працівникам може знадобитися свердлити глибокі монтажні отвори в рамах верстатів або металевих валах. Вертикально-свердлильний верстат може виконувати ці завдання з кращим контролем та меншою вібрацією.

Вибираючи між двома верстатами, користувачам слід враховувати фактичні вимоги до свердління, а не лише максимальну потужність. Невеликій ремонтній майстерні, яка в основному обробляє гвинти, кронштейни та тонкі матеріали, може не знадобитися великий вертикальний верстат. Завод, що виробляє металеві деталі партіями, зазвичай виграє від потужнішої свердлильної здатності вертикальної моделі. Відповідність розміру верстата вимогам роботи допомагає підвищити ефективність та запобігти непотрібним витратам на обладнання.

Порівняння вимог до простору для свердлильних верстатів у майстерні

Простір, необхідний для свердлильного верстата, є важливим фактором при плануванні розташування майстерні. Верстат, який добре вписується в наявний простір, може покращити робочий процес, безпеку та комфорт оператора. Настільні свердлильні верстати та вертикальні свердлильні верстати мають чіткі відмінності за розміром, потребами встановлення та вимогами до робочого простору, оскільки вони розроблені для різних рівнів експлуатації.

Настільні свердлильні верстати відомі своїми компактними розмірами та простим встановленням. Їх можна розмістити на міцному робочому столі, столі або підставці для обладнання, не потребуючи великої площі підлоги. Це робить їх придатними для невеликих майстерень, домашніх гаражів, приміщень для технічного обслуговування та навчальних приміщень, де кожна частина робочого простору повинна використовуватися ефективно. Наприклад, технік з ремонту, який працює в невеликій майстерні, може розмістити настільний свердлильний верстат поруч з іншими ручними інструментами та все одно мати достатньо місця для щоденних завдань.

Хоча настільні моделі займають менше місця, робочий стіл має бути достатньо стійким, щоб витримувати машину та зменшувати вібрацію. Користувачам також потрібно залишати достатньо місця навколо машини для встановлення матеріалів, регулювання робочого столу та безпечної роботи. Скупчене розташування може ускладнити роботу з великими деталями або виконання технічного обслуговування.

Вертикальні свердлильні верстати потребують набагато більше місця для встановлення через їхню більшу конструкцію корпусу та важчу конструкцію. Зазвичай вони встановлюються безпосередньо на підлозі майстерні та потребують стійкого фундаменту для підтримки їхньої ваги. Окрім площі машини, навколо обладнання потрібен додатковий простір для завантаження матеріалів, налаштування параметрів та переміщення готових деталей.

У промислових цехах вертикально-свердлильні верстати часто розміщують разом з іншим обробним обладнанням для забезпечення безперебійного виробничого процесу. Наприклад, завод може розмістити вертикально-свердлильний верстат поруч з різальним, щоб оператори могли легко переміщувати металеві деталі між процесами. Правильна відстань також дозволяє працівникам з технічного обслуговування мати доступ до двигунів, ременів та електричних компонентів, коли потрібен ремонт.

Вибираючи між двома типами свердлильних верстатів, розмір майстерні повинен відповідати її призначенню. Настільний свердлильний верстат – це практичний вибір для обмеженого простору та легших робіт, тоді як вертикальний свердлильний верстат краще підходить для великих майстерень з регулярними виробничими потребами. Планування місця встановлення перед покупкою допомагає уникнути проблем з експлуатацією, безпекою та майбутнім розширенням робочого простору.

Свердлильні верстати, адаптовані для навчання/технічного обслуговування/масового виробництва

Відповідний свердлильний верстат значною мірою залежить від того, де він буде використовуватися. Верстат, який використовується для навчання початківців, ремонту обладнання або виконання робіт у масовому виробництві, матиме різні вимоги. Настільні свердлильні верстати та вертикальні свердлильні верстати мають свої переваги, і вибір правильного типу допомагає підвищити ефективність роботи, безпеку та результати навчання.

Для навчальних середовищ, таких як технічні училища та навчальні центри, настільні свердлильні верстати часто є практичним вибором. Їх компактна конструкція дозволяє легко встановлювати їх у класах, де може знадобитися кілька верстатів одночасно. Студенти можуть вивчати основні операції свердління, такі як регулювання швидкості, зміна свердел, позиціонування матеріалів та контроль глибини свердління. Оскільки розмір та потужність верстатів менші, початківцям легше керувати ними, одночасно навчаючись безпечним робочим навичкам.

Наприклад, професійно-технічне училище, яке навчає основам механічної обробки, може використовувати кілька настільних свердлильних верстатів, щоб кожен учень міг практикуватися самостійно. Ці верстати підходять для невеликих проектів, таких як свердління отворів у металевих пластинах, пластикових деталях або дерев'яних зразках. Їхня проста конструкція також полегшує інструкторам пояснення принципів роботи свердлильного обладнання.

У технічному обслуговуванні та ремонтних роботах можуть бути корисними як настільні, так і вертикальні свердлильні верстати залежно від вимог роботи. Невеликі ремонтні майстерні часто обирають настільні моделі, оскільки вони можуть виконувати звичайні ремонтні завдання, не займаючи багато місця. Такі завдання, як ремонт кронштейнів, виготовлення запасних частин або свердління отворів для регулювання обладнання, часто можна виконати за допомогою настільного верстата.

Для великих відділів технічного обслуговування, вертикальні шліфувальна машина є більш підходящими, оскільки вони можуть обробляти важчі компоненти та отвори більшого розміру. Наприклад, бригаді з технічного обслуговування заводу може знадобитися ремонтувати рами машин, сталеві опори або великі механічні деталі. Вертикальний свердлильний верстат забезпечує кращу стабільність та потужність різання для цих застосувань.

У масовому виробництві зазвичай потрібні вертикально-свердлильні верстати, оскільки вони призначені для безперервної роботи. Їхня міцніша конструкція, вища потужність і краща вантажопідйомність дозволяють їм підтримувати стабільну продуктивність під час повторюваних завдань свердління. На виробничій лінії працівникам може знадобитися свердлити сотні однакових отворів щодня, і вертикальний верстат може ефективніше впоратися з цим робочим навантаженням.

Вибираючи свердлильний верстат, користувачі повинні враховувати його основне призначення. Настільні свердлильні верстати підходять для навчання, невеликого ремонту та легких виробничих робіт, тоді як вертикальні свердлильні верстати краще підходять для промислового обслуговування та великосерійного виробництва. Підбір верстата відповідно до робочого середовища забезпечує кращу продуктивність і дозволяє уникнути витрат на функції, які можуть бути непотрібними.

Порівняння складності щоденного технічного обслуговування двох бурових машин

Щоденна складність технічного обслуговування свердлильного верстата впливає на термін його служби, точність роботи та безпеку експлуатації. Хоча як настільні свердлильні верстати, так і вертикальні свердлильні верстати потребують регулярного догляду, їхні різні конструкції та умови роботи створюють різницю в часі технічного обслуговування, необхідних навичках та завданнях з очищення.

Настільні свердлильні верстати, як правило, легші в обслуговуванні завдяки їхній простій конструкції та меншому розміру. Більшість деталей, таких як патрон, шпиндель, система ременів та двигун, легкодоступні. Оператори зазвичай можуть виконувати основні завдання з технічного обслуговування без спеціальних інструментів. Звичайні щоденні перевірки включають очищення металевої стружки, перевірку стану свердла, затягування ослаблених гвинтів та нанесення мастила на рухомі частини.

Наприклад, у шкільній майстерні чи невеликій ремонтній майстерні оператор може витратити лише кілька хвилин після роботи на очищення настільного свердлильного верстата та перевірку його безперебійної роботи. Оскільки верстат справляється з меншими робочими навантаженнями, знос компонентів зазвичай відбувається повільніше. Однак користувачам все одно потрібно звертати увагу на натяг ременя, рух шпинделя та електричні з'єднання, щоб запобігти впливу дрібних проблем на точність свердління.

Вертикальні свердлильні машини потребують більше технічного обслуговування, оскільки вони мають більшу конструкцію та часто використовуються для виконання важчих операцій. Їхні компоненти, включаючи шпиндельну систему, коробку передач, двигун, колону та робочий стіл, потребують регулярної перевірки для підтримки стабільної роботи. Оскільки ці машини часто працюють протягом тривалого часу, пил, металева стружка та рідини для різання можуть швидше накопичуватися навколо рухомих частин.

Щоденне обслуговування вертикально-свердлильного верстата зазвичай включає перевірку системи змащення, очищення робочої зони від сміття, огляд деталей трансмісії та прослуховування будь-яких ненормальних шумів або вібрацій. У виробничих умовах оператори зазвичай дотримуються встановленого режиму технічного обслуговування, оскільки непередбачуваний простій верстата може порушити виробничий процес. Деякі види технічного обслуговування, особливо ті, що стосуються внутрішніх механічних компонентів, часто вимагають досвіду більш досвідчених техніків.

Різниця в складності обслуговування не означає, що одна машина завжди краща за іншу. Це залежить від робочого середовища та частоти використання. Настільний свердлильний верстат легший у догляді та підходить для користувачів, яким потрібна проста експлуатація та низькі вимоги до обслуговування. Вертикальний свердлильний верстат вимагає більше уваги, але забезпечує вищу продуктивність для складних робіт.

Щоб зменшити проблеми з технічним обслуговуванням, оператори повинні формувати корисні звички з самого початку. Очищення машини після використання, використання правильного мастила, заміна зношених свердел та дотримання інструкцій виробника з технічного обслуговування можуть допомогти обом типам свердлильних машин працювати безпечно та підтримувати хорошу якість свердління протягом тривалішого часу.
