Виробник SP8136 Високошвидкісний вертикальний фрезерний верстат з ЧПУ Виробник BT40

● Потужність головного двигуна: 5.5 кВт

● Максимальна швидкість обертання шпинделя: 200-8000 об/хв

● Конус шпинделя: BT40

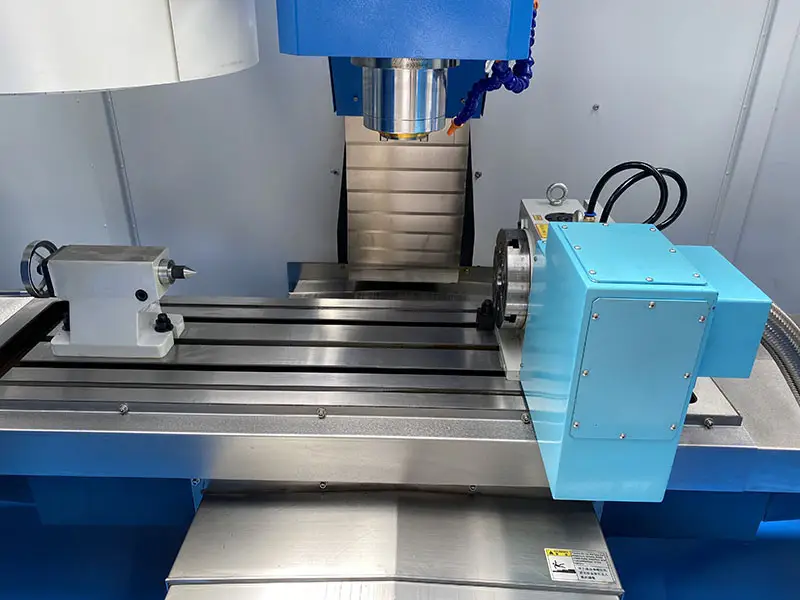

● Розмір робочого столу: 1250×360 мм

● Макс. навантаження на робочий стіл: 400 кг

1. Вступ до SP8136

Завдяки фрезерному корпусу з ЧПК, цей верстат може похвалитися високою вантажопідйомністю, а також має три напрямні рейки для гартування, широку напрямну рейку та великий проліт, а також компактну та розумну конструкцію та загальні розміри.

Шпиндель приводиться в рух двигуном з перетворенням частоти через зубчастий ремінь.

2. Основні структурні характеристики

❶ Основа, колона, робочий стіл, середній супорт, підйомний супорт тощо – всі основні компоненти відлиті та сформовані з високоміцних матеріалів і утилізовані шляхом штучної обробки, щоб забезпечити довгострокову стабільність верстата та гарантувати стабільну роботу верстата.

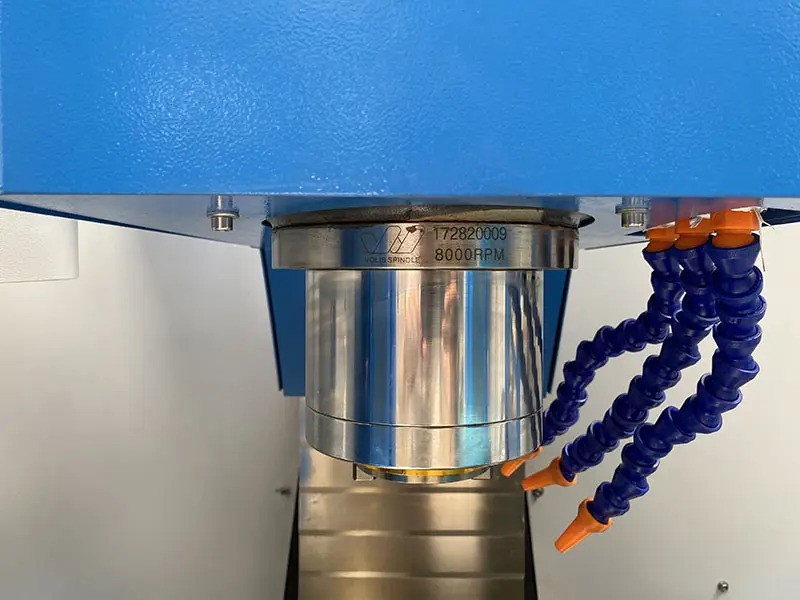

❷ Цей верстат оснащений високошвидкісними, високоточними та високожорсткими шпиндельними вузлами, що забезпечує високу вантажопідйомність каретки з максимальною швидкістю обертання до 8000 об/хв;

❸ Три осі X, Y та Z оснащені високоточним та високоміцним кульковим гвинтом і серводвигуном для забезпечення точності позиціонування верстатів.

❹ Напрямна та кулькова гвинтова передача оснащені захисними пристроями для забезпечення очищення кульової гвинтової передачі та рейок, а також точності передачі та роботи машини.

❺ Вісь Z додає пристрої для балансування грудок ваги, щоб забезпечити стабільний та плавний рух шпинделя.

❻ Прилади змащення з механічним приводом можуть мати примусову подачу змащення на поздовжні, горизонтальні, вертикальні ходові гвинти та напрямні, щоб зменшити стирання та забезпечити високоефективну роботу машини; тим часом система охолодження може змінювати кількість потоку, регулюючи розпилювальну форсунку, щоб задовольнити різні вимоги обробки.

❼ Система керування машиною може бути підвішена у верхньому правому куті машини за допомогою підвісного важеля; ця машина відповідає принципам людської інженерії; шпиндельна коробка може обертатися під певним кутом, що набагато зручніше та надійніше.

Верстат має численні функції фрезерування, свердління, розточування, розгортання тощо, що дозволяє виконувати складні та високоточні роботи з деталями на пластинах, дошках, оболонках, формах тощо. Він в основному застосовується для обробки високоточних деталей, може обробляти площини та похилі деталі, канавки, отвори тощо для деталей малого та середнього розміру.
